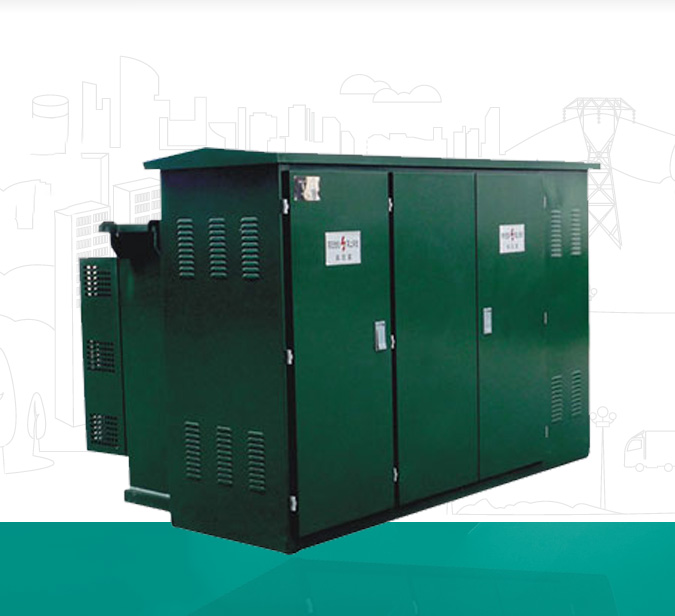

ZGS11系列组合变压器
产品概述
ZGS11系列组合式变压器自研制开发成功以来， 经多年精心打造，该产品作为城乡配电网络中的重要供电单元，集高压控制变电以及配电设备于一体的变配电产品，广泛应用于城乡配电网络之中。
该产品将高压负荷开关、高压熔断器置于变压器油中，具有变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及双电源型供电方式。为了使产品更适合于我国电网的实际要求， 又推出了插拔型熔断器, 丝熔的熔断不影响变压器性能。根据低压馈出要求的复杂程度， ZGS11系列产品分为标准型、加强型和综合型三种外壳形式，做到使用户和设计单位在选型时更灵活、更经济。
使用环境
◆环境温度：最高气温+40℃，最低气温-30℃
◆海拔：≤1000m；
◆风速：相当于34m/s（不大于700Pa）；
◆湿度：日相对湿度平均值≤95%；月相对湿度平均值≤95%；
◆防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；
◆安装地点倾斜度：不大于3°；
◆安装环境:周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动；
◆订购本产品超出上述条件的规定时，可与本公司协商。
产品结构特点
◆结构紧凑，体积小，仅为同容量国产产品的1/3—1/5左右，大大减少了占地面积；
◆全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全；
◆高压采用负荷开关熔断器组合电器保护；
◆高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高；
◆变压器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路、耐冲击能力强；
◆满足各种低压馈出要求，可按方案选择，亦可自行设计；
◆电缆头有200A肘型电缆接头及600AT型接头两种，肘型电缆接头适用于电缆截面积为35-185mm2 T,型接头适用于电缆截面积为235-500mm，电缆头的材质分为铜芯和铝芯，两者均可配置全绝缘氧化锌避雷器。200A肘型电缆头可以带负荷插拔，又可以起到 隔离开关的作用。
分箱结构特点
◆箱变采用分箱结构：
压器器身变与高压负荷开关、插入式熔断器和后备限流熔断器等高压组件分别置于密封油箱中，两箱左右水平布置，用隔板完全隔开，隔板上有绝缘穿墙套管用于变压器与负荷开关的接线，可方便拆换，而不影响另一箱的使用。
◆两箱左右布置优点：
◆两箱互不影响：
—防止了因隔板渗漏导致上层油流入到底部油箱造成上部油箱缺油（缺油或无油导致操作负荷开关拉弧，对设备和人身产生危险）；
—另一优点是左右布置检修方便。当变压器室、负荷开关室检修时两箱互不影响，方便快捷（如上下布置检修变压器需上部油箱全拆除部后才能打开变压器的油箱，检修极不方便）。
◆分箱结构解决了负荷开关操作以及熔断器熔断对变压器油的污染问题。
