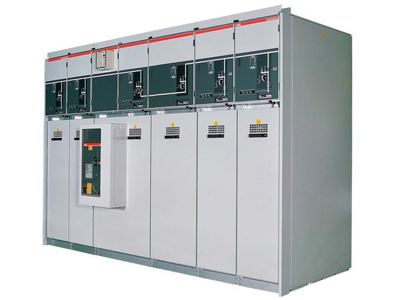

环网柜XGN15-12(I)
性能结构: XGNl5-12(I)可扩展模块组合式金属封闭开关柜，模块化六氟化硫环网柜是以梅兰日栏SC6开关作为主开关而整柜采用空气绝缘的，适用于配电自动化的、既紧凑又可扩充的金属封闭...<
>
- 详细介绍
性能结构:
XGNl5-12(I)可扩展模块组合式金属封闭开关柜，模块化六氟化硫环网柜是以梅兰日栏SC6开关作为主开关而整柜采用空气绝缘的，适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术，性能及轻便灵活的装配方案。
基本技术参数：
额定电压 12kV
额定雷电冲击耐受电压 相间及相对地75KV，断口间85KV
一分钟工频耐受电压 相间及相对地42KV，断口间48kV
额定频率 50/60Hz
额定电流 630A
额定短时耐受电流 20KA/3S
额定峰值耐受电流 50KA
转移电流 1700A
负荷开关机械寿命 5000次
接地开关机械寿命 2000次
外形尺寸(宽×深×高) 375、500、750×840×1600
防护等级 IP3X
重量 150～200kg
XGNl5-12(I)可扩展模块组合式金属封闭开关柜，模块化六氟化硫环网柜是以梅兰日栏SC6开关作为主开关而整柜采用空气绝缘的，适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术，性能及轻便灵活的装配方案。
基本技术参数：
额定电压 12kV
额定雷电冲击耐受电压 相间及相对地75KV，断口间85KV
一分钟工频耐受电压 相间及相对地42KV，断口间48kV
额定频率 50/60Hz
额定电流 630A
额定短时耐受电流 20KA/3S
额定峰值耐受电流 50KA
转移电流 1700A
负荷开关机械寿命 5000次
接地开关机械寿命 2000次
外形尺寸(宽×深×高) 375、500、750×840×1600
防护等级 IP3X
重量 150～200kg
