性能结构

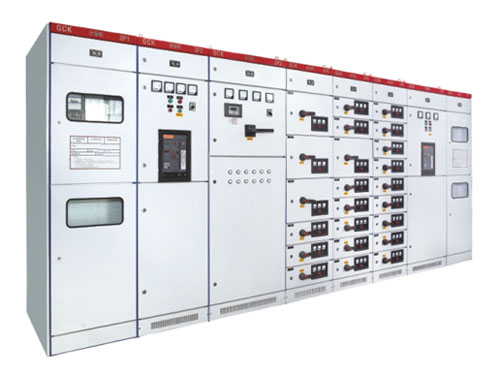

GCK系列开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)柜二部分组成。适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。产品具有分断能力高，动热稳定性能好，结构先进、合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。产品符合lEC439标准，也符合GB251-97《低压成套开关设备》国家标准和ZBK360O1-89《低压抽出式成套开关设备》标准。
基本技术参数：
额定工作电压 380V
额定绝缘电压 660V
额定工作频率 50Hz/60Hz
额定工作电流(有效值) 水平母线630-3150A 垂直母线630、800A
额定短时耐受电流 水平母线50kA/ls 垂直母线30kA/ls
额定峰值耐受电流 水平母线105kA 垂直母线63、105kA
主电路接插件 15A
辅助电路接插件 15A
工频耐压1min 2500V
控制电机最大容量 155KW
防护等级 lP30
外形尺寸(宽×深×高) 600、800、l000×800(1000)×2200
